電源電路堪稱電子設備的核心命脈,而其中開關電源憑借其高效、緊湊與優異的適配性,已成為當前電源方案的主流選擇。在此背景下,如何合理選擇開關電源中的濾波電容,成為影響整機性能的關鍵一環。
多層瓷介電容器(MLCC)以其高比容、高性能、高可靠性及低ESR等優勢,正日益凸顯其在開關電源中不可或缺的地位——無論是在輸入與輸出端的濾波環節,還是在諧振、緩沖等關鍵電路中,MLCC都發揮著至關重要的作用,成為提升電源系統效能與穩定性的重要支撐。

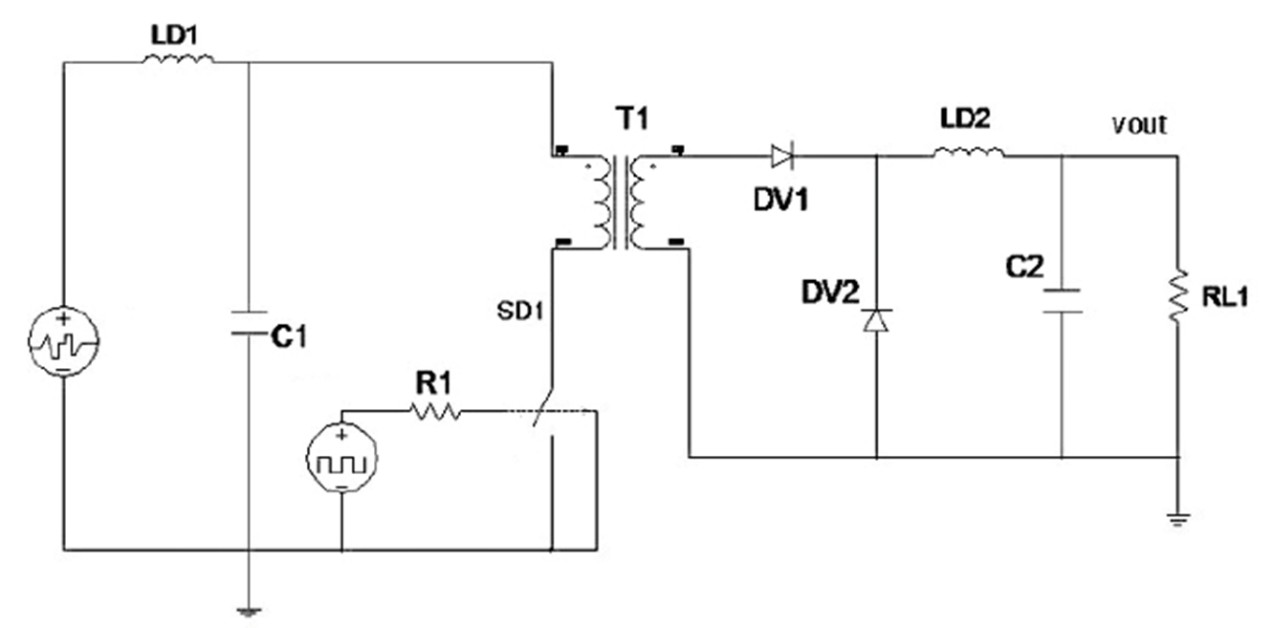

例:如圖所示(圖1),在設計一個開關電源電路時,需要用到電容器作為濾波電容使用,C1為輸入濾波電容器,C2為輸出濾波電容器,對于高頻開關電源,C1和C2都可采用多層瓷介電容器,構成全瓷型開關電源。

圖1
那么,在開關電源電路中如何選用多層瓷介電容器才能得到最佳濾波效果?
首先要明確濾除的源(信號)的頻率(頻譜)分布,最好知道能量分布情況(圖2)。

圖2

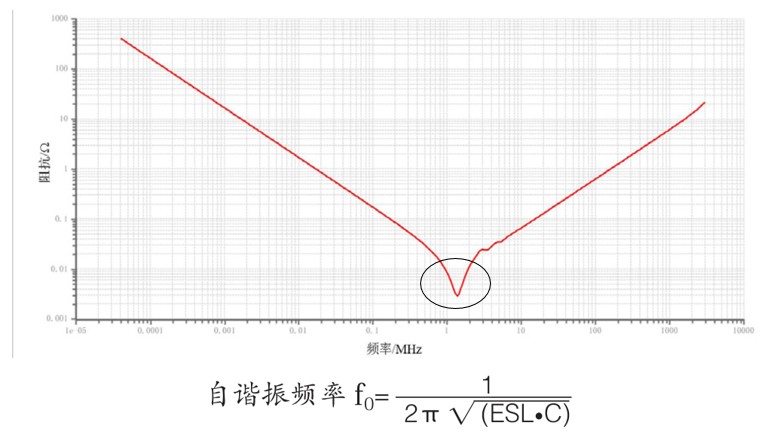

其次要了解多層瓷介電容器的阻抗頻率特性(圖3)。
? 在阻抗頻率特性曲線中,阻抗最低點的頻率是電容器的自諧振頻率?0;
? 當工作頻率低于?0時,電容器呈容性;
? 當工作頻率等于?0時,電容器呈阻性,并且此時的阻抗最小,僅與ESR相關;
? 當工作頻率大于?0時,電容器呈感性。
由于電容器在自諧振頻率?0時阻抗值最小,因此選擇“自諧振”頻率越接近噪聲頻率的電容器其濾波效果越好。


圖3
一般情況下噪聲的頻譜特性都較為復雜,能量分布不均,一般低頻較大、高頻較小。為到達最佳的濾波效果,可采用多只不同容量的電容并聯(圖4)。但在并聯應用時一定要注意反諧振現象。

圖4

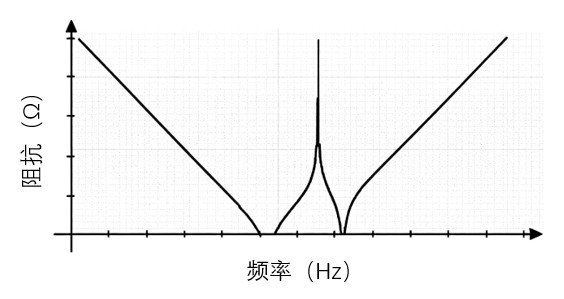

反諧振是發生在兩個電容器間的自諧振頻率不同時的一種現象,并聯諧振發生在其中一個電容器的感性區以及另一個電容器的容性區,在這個頻段造成總的阻抗增加(圖5)。因此,插入損耗在出現反諧振的地方會變小。

圖5
消除反諧振主要有以下兩種方法:
? 在并聯電容器中間加入鐵氧體磁珠;
? 使用低ESL、低ESR的電容器,比如三端電容器。
那么,對于開關電源輸出濾波電容,如何計算?

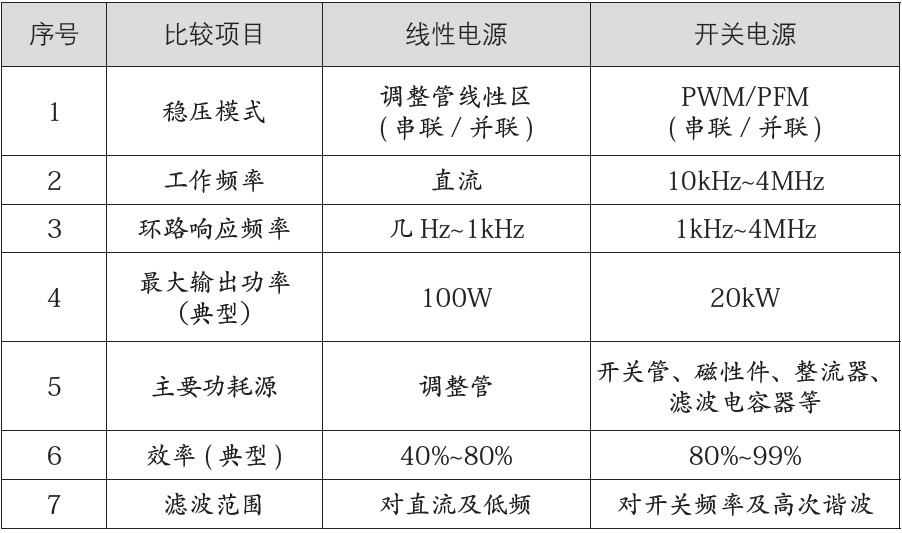

開關電源相對于線性電源,工作頻率更高,功率更大,結構更復雜,濾波范圍主要是電源的開關頻率及高次諧波(圖6)。

圖6
濾波電容需滿足以下四點:
? 滿足可靠性設計要求;
? 滿足電源輸出電壓對紋波的要求;
? 滿足電源輸出電壓對噪聲的要求;
? 自發熱溫升滿足設計要求。
輸出濾波電容Cout的最小電容量可根據加載到輸出電容器上的電流變化量△I、穩態電容充電時間ton和技術指標要求的基波紋波電壓峰峰值△V來計算(圖7)。其中△I與電源拓?fù)浣Y(jié)構、扼流圈、變壓器參數、電流系數和輸出電流額定值有關。電容量選型時還需考慮頻率、直流偏壓、工作溫度、長時間工作對電容值的影響。

圖7
除此之外,電容器的寄生參數ESR、ESL也將引起電壓尖峰或電流尖峰,這些尖峰一般疊加在基波紋波上,表現為與基波紋波同步,此尖峰的峰峰值成為開關電源輸出電壓噪聲。因此需要計算輸出電容器的ESR和ESL最大值,具體方法如下:
輸出濾波電容ESR的最大值可根據開關電源輸出電壓噪聲△VESR和加載到輸出電容器上的電流變化量△I來計算(圖8)。電容器ESR選型時還應注意頻率、工作溫度、引入分布電阻、長時間工作和儲存、自發熱溫升對ESR的影響,同時考慮設計冗余性;

圖8
輸出濾波電容ESL的最大值可根據輸出電壓噪聲要求△VESL、加載到輸出電容器上的電流變化量△I和穩態電容充電時間ton來計算(圖9)。電容器ESL選型時還應注意頻率、工作溫度、引入分布電感、長時間工作和儲存對ESL的影響,同時考慮設計冗余性;

圖9
開關電源輸出電壓紋波噪聲峰峰值VP-P包括電容充、放電引起的電壓波動△V、脈動電流在電容ESR(包含分布電阻)引起的輸出電壓波動△VESR、脈動電流在電容的ESL(包含分布電感)引起的輸出電壓波動△VESL(圖10);

圖10
在實際選擇應用中,大部分情況單只電容器可能無法滿足上述設計要求,可以選擇多只電容器并聯或設計多級濾波的方法來達到設計指標要求。
最后總結一下:若要獲得較好的濾波效果需明確要濾除的源的頻率分布、了解多層瓷介電容器的阻抗頻率特性,并聯電容設計需防止反諧振現象
